Digitales Röntgensystem
OKS 3000 – Schwenkbügelstativ für flexible Röntgenaufnahmen
Das OKS 3000 ist ein kompaktes Schwenkbügelstativ für konventionelle und digitale Röntgenaufnahmen am stehenden, sitzenden und liegenden Patienten.
Produktübersicht
Flexible Röntgenlösung für kleine Räume
Das OKS 3000 eignet sich für Schädel-, Thorax-, Becken-, Skelett- und Extremitätenaufnahmen. Durch die kompakte Mittelsäule kann das System platzsparend montiert werden und unterstützt eine schnelle Patientenpositionierung.
Schwenkbügelstativ
Für Röntgenaufnahmen von Kopf bis Fuß am stehenden, sitzenden oder liegenden Patienten.
Permanente Zentrierung
Erleichtert schnelles und reproduzierbares Arbeiten im täglichen Betrieb.
DR- und CR-fähig
Die Rasterlade ist für DR- und CR-Kassetten von 43 × 43 cm bis 18 × 24 cm geeignet.
Kompakte Konstruktion
Geeignet für kleinere Untersuchungs- und Behandlungsräume.
Optional freistehend
Mit optionaler Stützsäule auch freistehend im Raum einsetzbar.
Digitale Erweiterung
Auf Wunsch mit Generator, DR-Detektor, DICOM-Anbindung, Worklist und PACS-Kommunikation.
NDTMED Bewertung
Starke Lösung für kompakte Röntgenarbeitsplätze
Das OKS 3000 ist besonders interessant, wenn wenig Raum vorhanden ist, aber flexible Aufnahmemöglichkeiten benötigt werden. Durch Schwenkbügel, Rasterlade und optionale Tischlösung lässt sich das System sehr vielseitig einsetzen.
- Für stehende, sitzende und liegende Patienten
- Sehr kompakte Bauweise
- Gute Eignung für kleine Röntgenräume
- Schnelle Patientenpositionierung
- DR- und CR-kompatible Rasterlade
- Technische Beratung, Planung und Betreuung durch NDTMED
Systemansichten
Einblicke in das OKS 3000

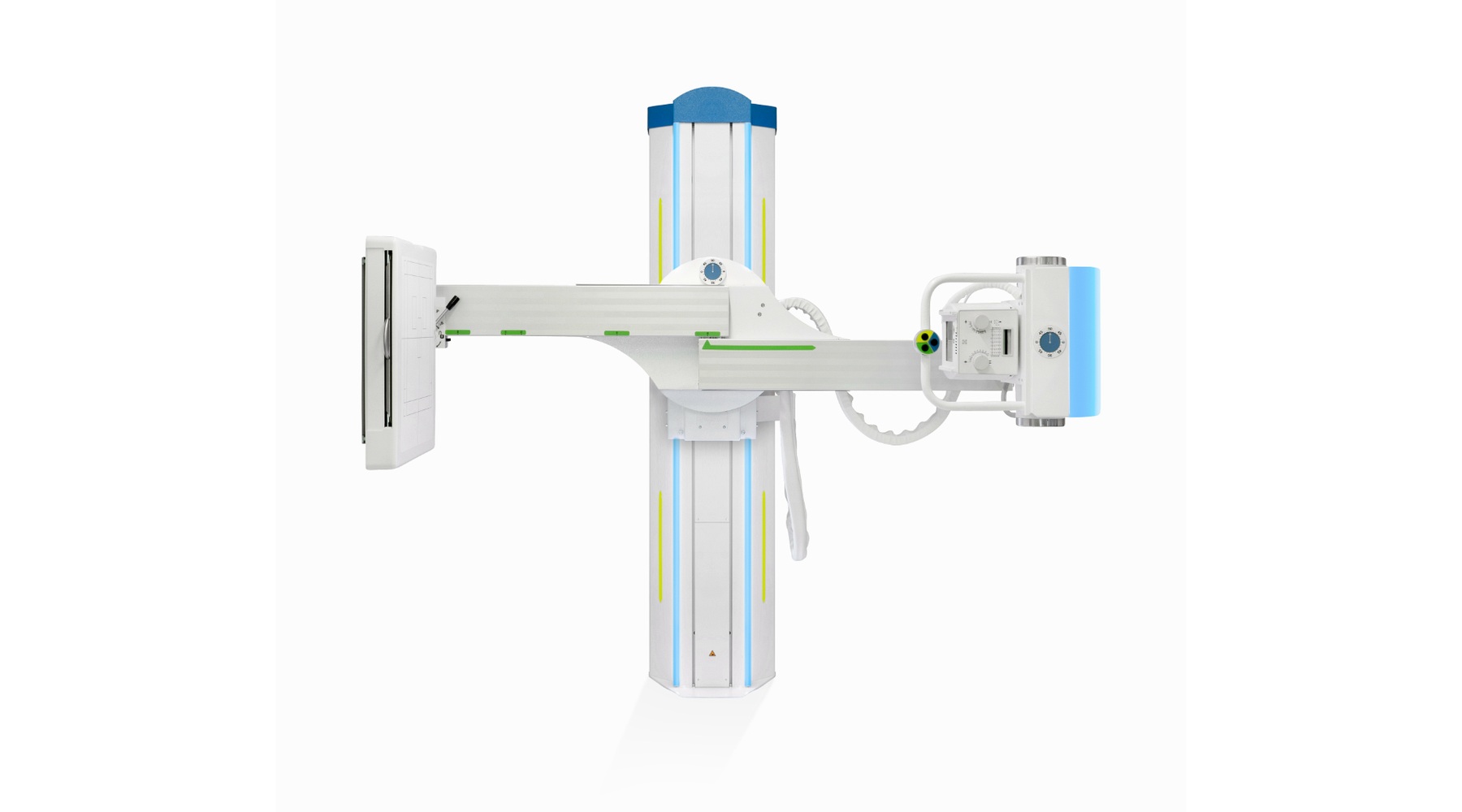

Schwenkbügelstativ OKS 3000
Kompaktes System für flexible Röntgenaufnahmen am stehenden, sitzenden und liegenden Patienten.

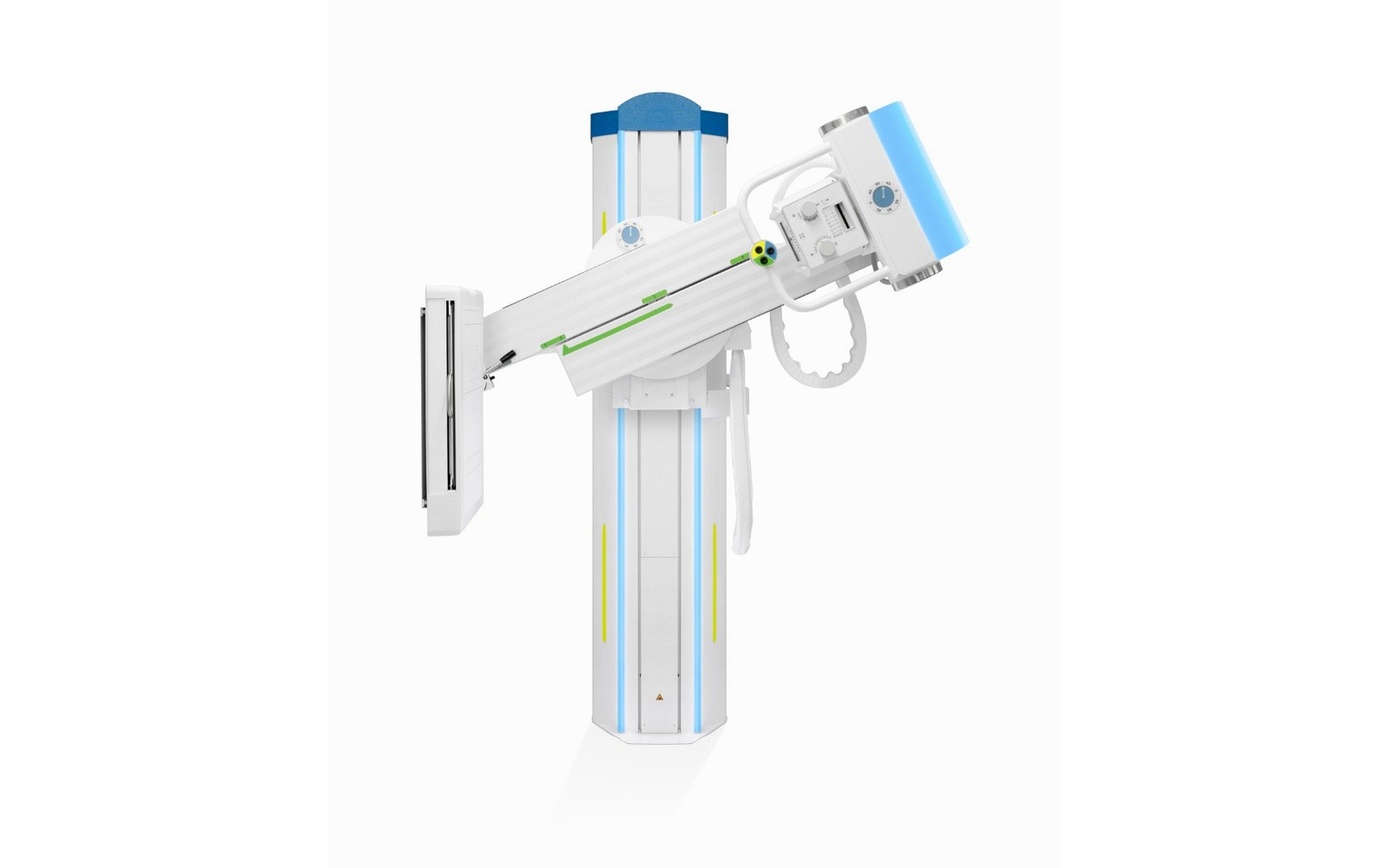

Flexible Schrägstellung
Der Schwenkbügel ermöglicht flexible Positionierungen für unterschiedliche Untersuchungen.

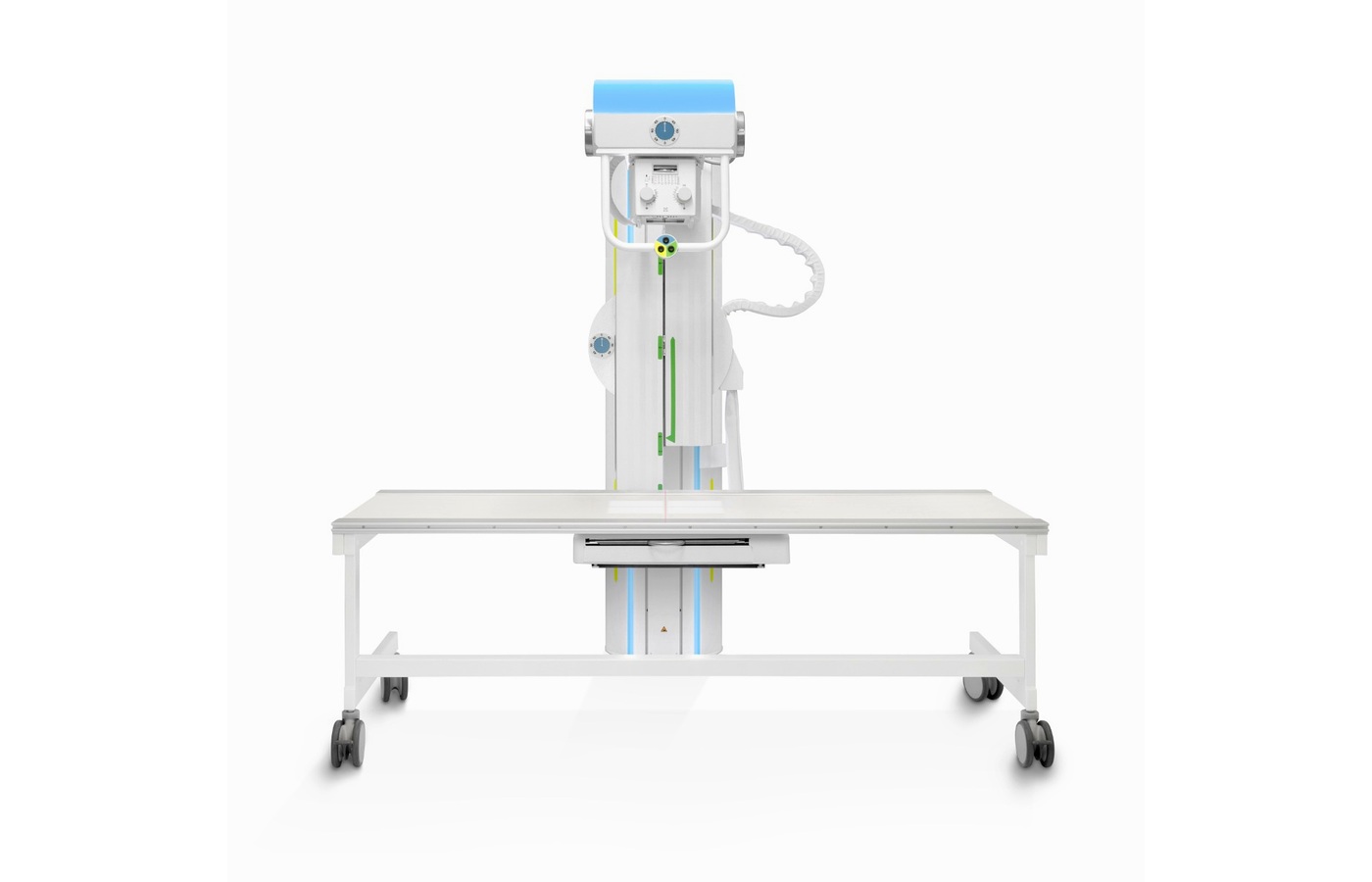

Mit mobilem Patiententisch
In Kombination mit dem MT100 sind auch Aufnahmen am liegenden Patienten möglich.

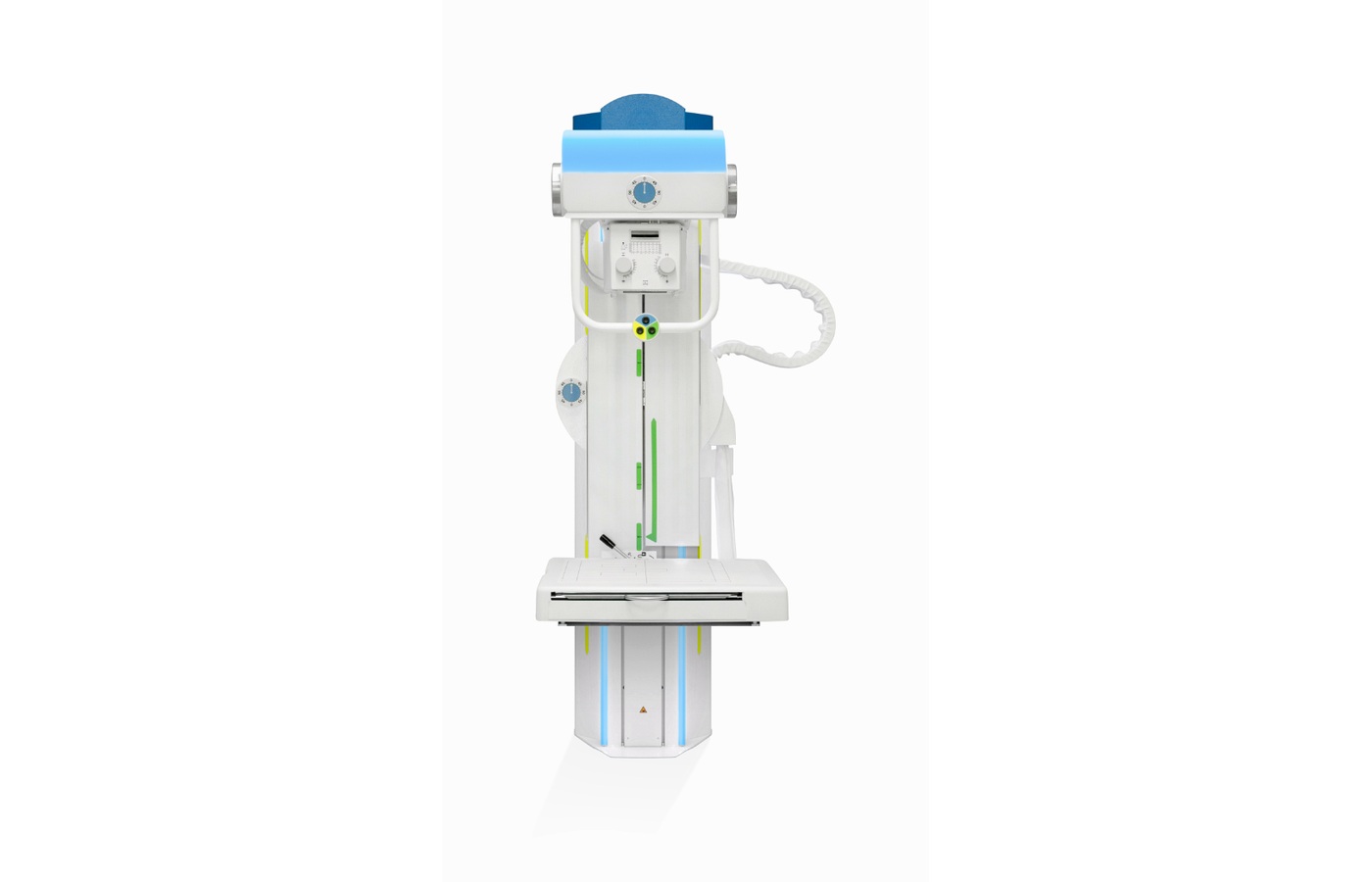

Röhrenkopf und Bedienung
Detailansicht des Röhrenkopfs mit Bedien- und Positionierelementen.

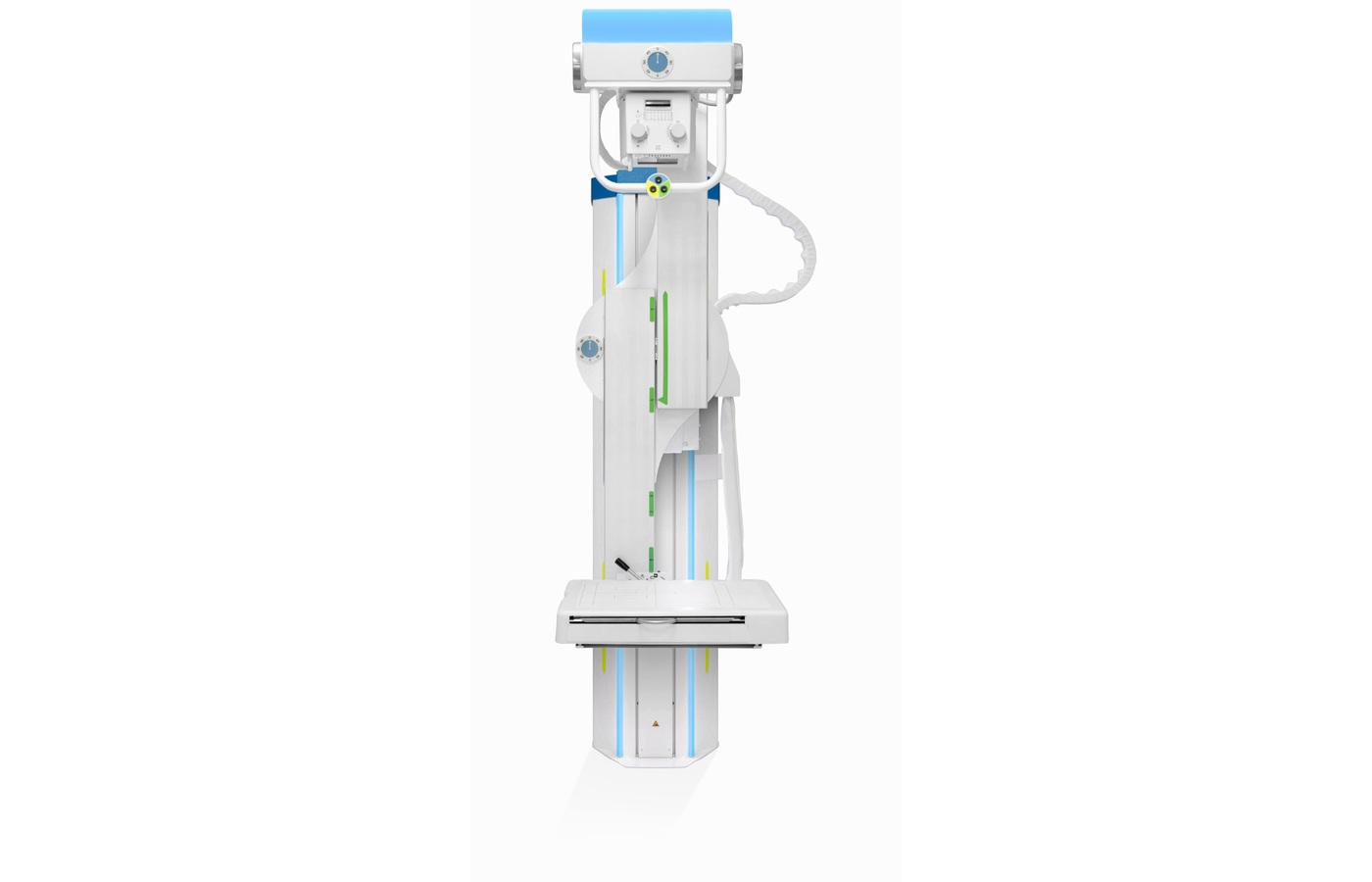

Detektorhalter / Rasterlade
Rasterlade für DR- und CR-Kassetten im Bereich 43 × 43 cm bis 18 × 24 cm.

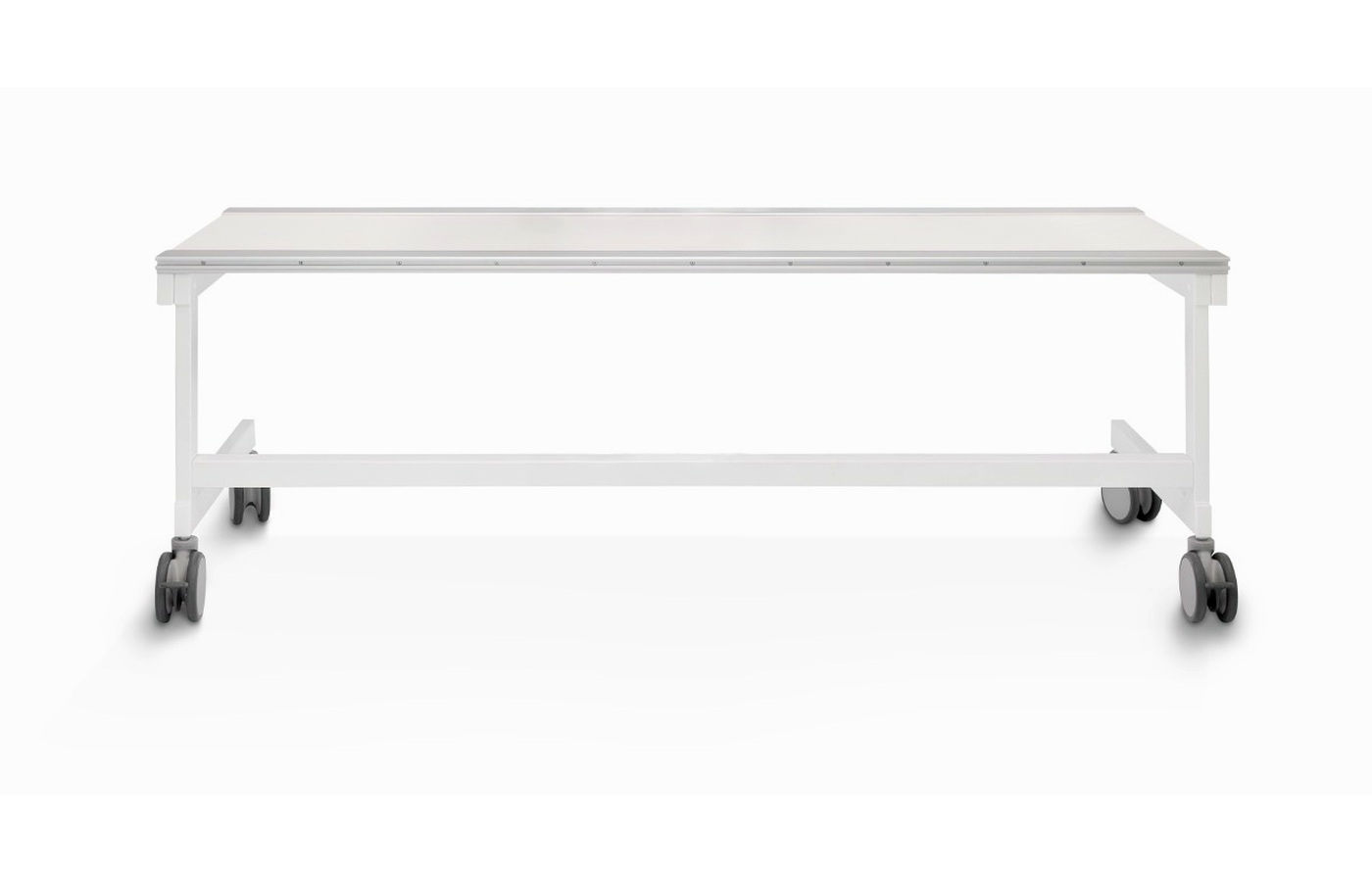

Mobiler Tisch MT100
Optionaler mobiler Tisch für Patientenlagerung in der Röntgendiagnostik.
Systemmerkmale
Durchdachte Technik für flexible Röntgenaufnahmen
Aufnahmen von Kopf bis Fuß
Geeignet für vielseitige Anwendungen bei stehenden, sitzenden und liegenden Patienten.
Schwenkbereich
Großer Schwenkbereich für flexible Aufnahmegeometrien und schnelle Positionierung.
Rasterlade
Geeignet für DR- und CR-Kassetten von 43 × 43 cm bis 18 × 24 cm.
Generatorlösung
Projektbezogen mit Röntgengenerator, Röhre, Tiefenblende und Messkammern realisierbar.
Dosismanagement
Optional mit Dosisflächenprodukt-Messkammer und Schnittstellenintegration.
Digitale Integration
Auf Wunsch mit DR-Detektor, Akquisitionssoftware, Worklist, PACS und DICOM-Anbindung.
Systemvergleich
Welches OKS-System passt zu Ihrem Projekt?
Das OKS 1000, OKS 2000 und OKS 3000 decken unterschiedliche Anforderungen in der digitalen Röntgendiagnostik ab. Die folgende Übersicht unterstützt bei der ersten Orientierung. Gerne beraten wir Sie bei der Auswahl des optimalen Systems für Ihre Anwendung und Raumplanung.
| Merkmal | OKS 1000 | OKS 2000 | OKS 3000 Aktuelle Seite |
|---|---|---|---|
| Systemtyp | Bucky-System | Bucky-System | Schwenkbügelstativ |
| Patiententisch | Feste Tischhöhe | Höhenverstellbar | Optional MT100 |
| Patientenkomfort | Gut | Sehr gut | Gut |
| Kleine Räume | Gut | Gut | Sehr gut |
| Stehende Aufnahmen | Mit Rasterwandgerät | Mit Rasterwandgerät | Ja |
| Liegende Aufnahmen | Ja | Ja | Mit mobilem Tisch MT100 |
| DR-/CR-Kompatibilität | Ja | Ja | Ja |
| Ideal für | Wirtschaftliche Digitalisierung bestehender Räume | Praxis, MVZ und Klinik mit hohem Patientenaufkommen | Kompakte Räume und flexible Positionierung |
OKS 1000
Die wirtschaftliche Lösung für kompakte digitale Röntgenarbeitsplätze mit festem Patiententisch und hoher Alltagstauglichkeit.
OKS 1000 ansehenOKS 2000
Die Premiumlösung mit höhenverstellbarem Patiententisch für mehr Ergonomie, Patientenkomfort und optimale Arbeitsabläufe.
OKS 2000 ansehenOKS 3000
Die flexible Lösung für kleine Räume, stehende Aufnahmen und variable Positionierung durch das kompakte Schwenkbügelstativ.
OKS 3000 ansehenTechnische Daten
Technische Eckdaten des OKS 3000
- Anwendung: Kopf bis Fuß, stehend, sitzend oder liegend
- Zentralstrahl über Boden: 380–1780 mm
- Fokus-Bildebenen-Abstand: 1000–1800 mm
- Schwenkbereich: 180° (-45° bis +135°)
- Maximale Höhe montiert: ca. 1980 mm
- Maximale Breite: ca. 1350 mm
- Maximale Breite mit optionaler Säule: ca. 1430 mm
- Rasterlade: für DR- und CR-Kassetten 43 × 43 cm bis 18 × 24 cm
- Raster: wechselbar, nicht beweglich
- Optional: Stützsäule für freistehende Aufstellung
- Optional: mobiler Patiententisch OKS MT100
Planung
Raumplanung und technische Auslegung
Das OKS 3000 eignet sich durch seine kompakte Konstruktion besonders für kleine Behandlungsräume. Je nach Projekt kann das System wandmontiert oder mit optionaler Stützsäule freistehend im Raum geplant werden.
Montageart prüfen
Wir prüfen, ob Wandmontage oder freistehende Aufstellung für Ihren Raum sinnvoller ist.
Workflow bewerten
Wir betrachten Patientenpositionierung, Bedienabläufe, Detektorhandling und digitale Bildübertragung.
Technik abstimmen
Generator, Röntgenröhre, Tiefenblende, Messkammern, Raster und DICOM-Kommunikation werden projektbezogen abgestimmt.
Lieferung & Digitalisierung
OKS 3000 als digitales Komplettsystem mit NDTMED
Auf Wunsch planen und liefern wir das OKS 3000 als digitale Röntgenlösung inklusive Generator, Röntgenröhre, Tiefenblende, DR-Detektor, Akquisitions-PC, Monitor, DICOM-Anbindung, PACS-Kommunikation, Installation und Einweisung.
- Projektplanung und technische Beratung
- DR-Detektor und Akquisestation
- DICOM Worklist und PACS-Anbindung
- Generator, Röhre, Tiefenblende und Messkammern projektbezogen möglich
- Installation und Inbetriebnahme
- Service, Wartung und Qualitätssicherung
Einsatzbereiche
Geeignet für unterschiedliche medizinische Anwendungen
Arztpraxen
Für niedergelassene Praxen mit begrenztem Raum und Bedarf an flexibler Röntgentechnik.
MVZ
Für medizinische Versorgungszentren mit effizientem digitalem Workflow.
Kliniken
Für Funktionsbereiche, Ambulanzen oder ergänzende Röntgenarbeitsplätze.
Orthopädie
Geeignet für Schädel-, Thorax-, Becken-, Skelett- und Extremitätenaufnahmen.
Radiologie
Als kompakte Lösung für definierte digitale und konventionelle Röntgenarbeitsplätze.
Modernisierung
Für Projekte, bei denen vorhandene Räume wirtschaftlich und flexibel aufgewertet werden sollen.
Beratung, Angebot und technische Prüfung
Jede Röntgenanlage muss zum Raum, zur Anwendung, zum Workflow und zu den Betreiberpflichten passen. Wir prüfen gemeinsam mit Ihnen, ob das OKS 3000 für Ihr Projekt geeignet ist.
Gerne erstellen wir Ihnen ein individuelles Angebot inklusive digitalem DR-System, Zubehör, Installation und Service.
NDTMED Röntgentechnik
Ihr Projekt verdient eine technisch fundierte Lösung
Ob Neuinstallation, Modernisierung, DR-Nachrüstung oder Qualitätssicherung – NDTMED unterstützt Sie bei Planung, Produktauswahl, technischer Umsetzung und langfristiger Betreuung.
